- 企業類型：貿易商
- 新舊程度：全新
- 原產地：中國
- 重量：2 kg
- 外形尺寸：240 mm×90 mm×280 mm

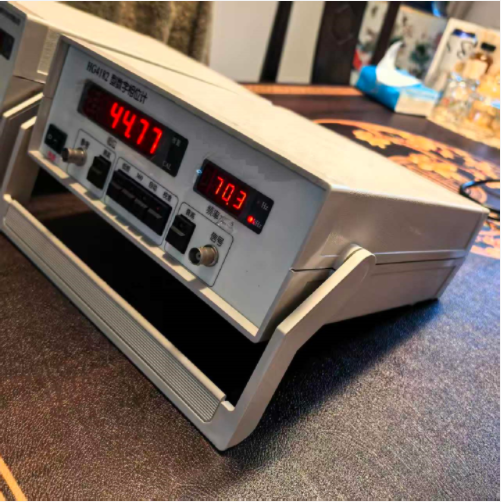

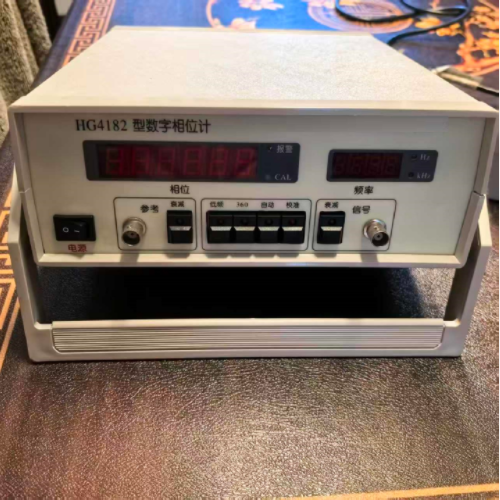

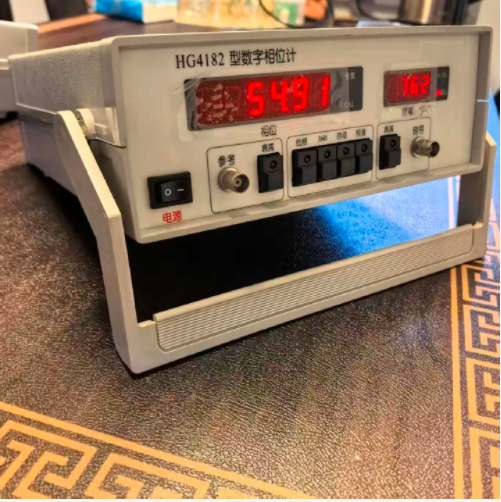

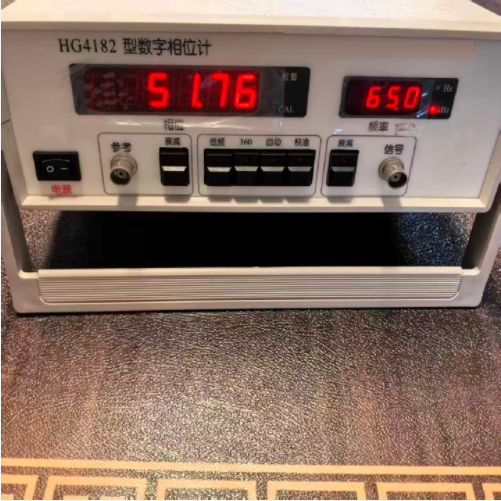

數字相位計 型號:TJ120-HG4182
概述:
HG4182型數字相位計（以下簡稱 HG4182）自動測量兩路同頻正弦波電壓的相位差和頻率。相位差和頻率的測量結果同時顯示于儀器的面板上。本儀器的閘門信號來自被測信號，因此它總是被測信號周期的整數倍，能夠實現相位和頻率的快速測量。
數字相位計 型號:TJ120-HG4182
二.技術參數:
2.1.測量范圍：相位：-180°-- +180°或 0 -- 360°
頻率：10Hz-1MHz 。
分兩個頻段：10Hz-600Hz 為低頻段， 600Hz- 1MHz 為高頻段。
2.2.被測信號：
頻率： 10Hz-1MHz 正弦波
電壓幅度：頻率高于100Hz時為：10mV--100 V (RMS)
頻率低于100Hz時為：100mV--100 V (RMS)
分兩個量程：2 V以下為基本量程。過2 V 直至100 V 為擴展量程。
擴展量程的衰減比為1/50
2.3. 顯示形式：相位為五位數字顯示（小數點后保留兩位），頻率為四位浮點顯示（保證四位數字）。
2.4. 相位測量準確度（環境溫度: 10～30℃）：
2.4.1 基本量程測量準確度：
基本量程為兩路輸入信號相同幅度且正弦波電壓為2VRMS,每次改變頻率并經過零點校準后，測量兩路幅度相同的正弦波電壓的相位差的準確度應為：
±0.3°±5字 （10Hz 到 50Hz）
±0.1°±5字 （50Hz 到 5kHz）
±0.3°±5字 （5kHz 到 50kHz）
±0.7°±5字 （50kHz 到 200kHz）
±1.2°±9字 （200kHz 到 600kHz）
±1.5°±9字 （600kHz 到 1MHz）
在-180°-- +180°量程，測量得到角度值時再附加0.1°的誤差。
2.4.2 基本量程的頻相誤差：
固定輸入信號的幅度和頻率，改變輸入信號的相位差，不重新校零點，當頻率從 10Hz 變化到 100kHz 時相位零點的附加誤差不大于0.7°。在 100kHz 到1MHz 范圍內相位零點的附加誤差不大于 1.5°。
2.4.3 基本量程的幅相誤差（信號幅度大于100mV時）：
固定輸入信號的頻率，當兩路信號的幅度相差 20 dB 時，相位附加誤差為：
±1.0° （10Hz 到 50Hz）
±0.5° （50Hz 到 1kHz）
±1° （1kHz 到 10 kHz）
±2.5° （10kHz 到 600kHz）
±4° （600kHz 到 1MHz）
2.4.4 衰減器誤差：
在10Hz 到 100kHz范圍內，接入輸入衰減器，但不重新校零點，除了引入幅相誤差以外還可能引入不到1°的測量誤差。
2.5. 測量相位分辨率：0.01°
2.6. 測量相位時具有校零功能。
2.7. 測量頻率準確度：10負四次方
2.8. 測量頻率穩定性：10負五次方
2.9. 預熱時間：10分鐘
2.10. 使用環境:
溫度: 0～40℃
濕度: 不過 40℃，90％RH
大氣壓力: 86～106kPa
2.11. 電源: 220V±10％，50Hz±5％，10W
2.12. 外形尺寸:
240 mm×90 mm×280 mm
2.13. 重量: 2 kg
